ความสามารถในการพิมพ์ (PRINTING ABILITY) สามารถพิมพ์ข้อมูลต่างๆ ได้ดังนี้:
- พิมพ์ได้สูงสุดถึง 6 บรรทัด (โครงสร้างจุด 5×5) มีความยืดหยุ่นสูงมากในการจัดวางข้อความ

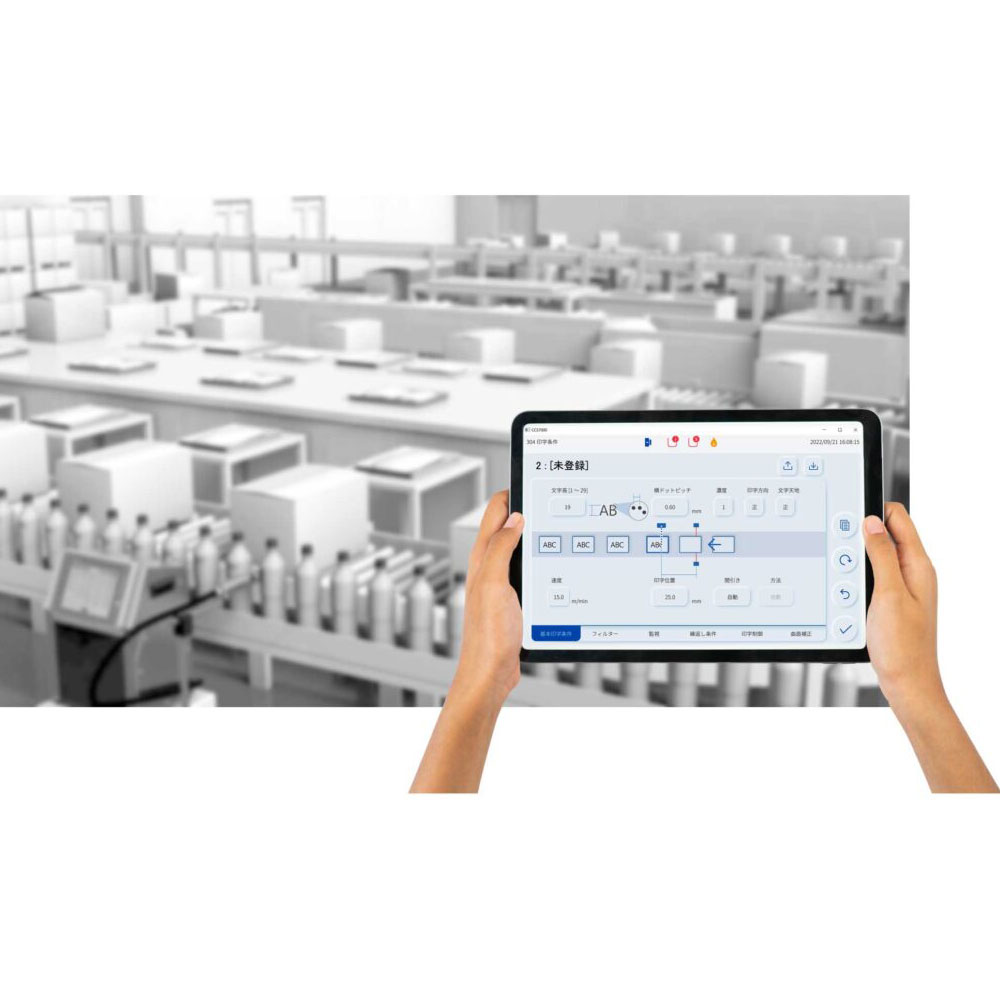

- หน้าจอสัมผัสขนาดใหญ่ 10.1 นิ้ว แสดงผลชัดเจน พร้อมแท็บเล็ต
- ประสิทธิภาพความเร็วสูงมาก พิมพ์ได้สูงสุดถึง 3,666 ตัวอักษร/วินาที
- ประหยัดต้นทุนส่วนควบ เพราะ “ไม่ต้องใช้ระบบลมแห้ง (Dry Air)” ช่วยลดความยุ่งยากในการติดตั้งไลน์ผลิต
- เครื่องหลักเครื่องเดียวได้ถึง 16 เครื่อง

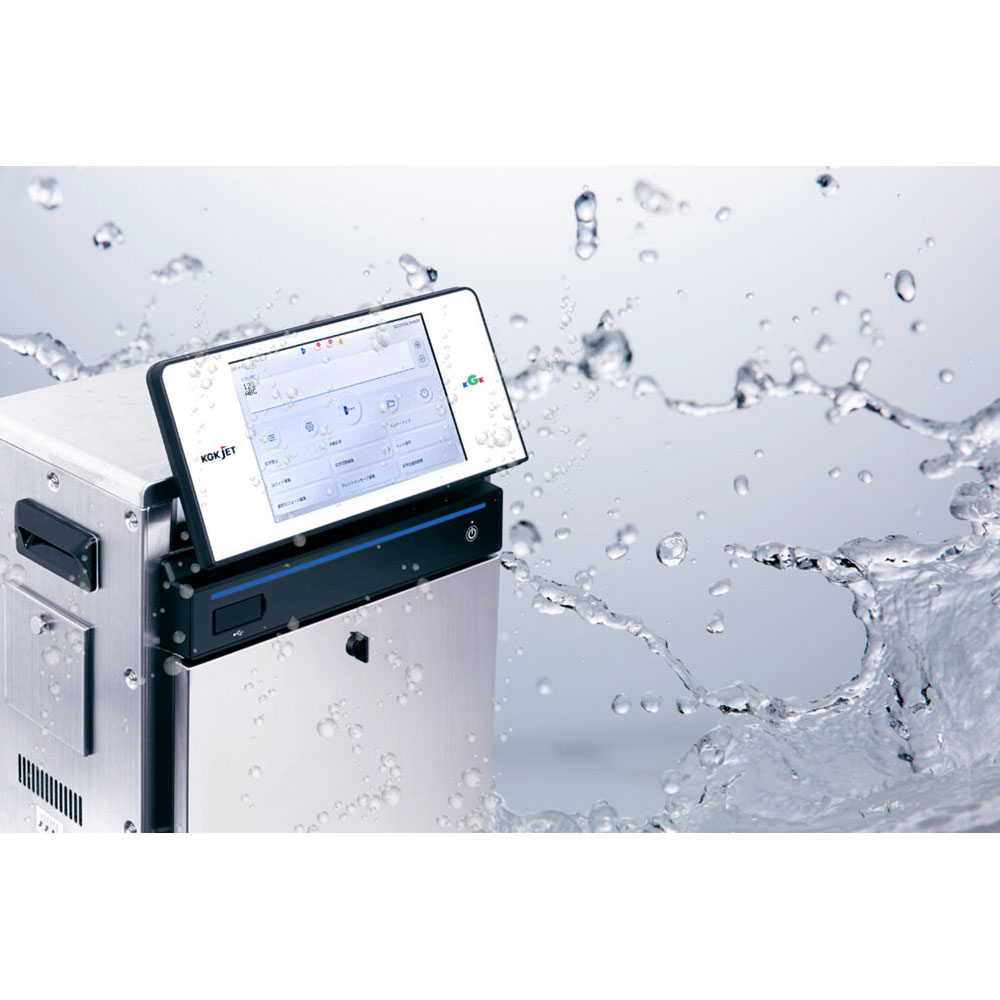

- IP 66 ออกแบบมาเพื่อให้ใช้งานได้หลากหลายสภาพแวดล้อม
- มีระบบ Air Scudo ช่วยลดการสะสมของคราบหมึก พิมพ์ได้ 10 ล้าน ครั้ง โดยไม่ต้องล้างหัวพิมพ์
ข้อมูลทั่วไปและจุดเด่น (Overview & Key Highlights)
หัวข้อ: เครื่องพิมพ์อิงค์เจ็ทอุตสาหกรรมประสิทธิภาพสูง (Specifications)
- ระบบการพิมพ์: แบบต่อเนื่อง (Continuous Inkjet – Charge Control Method)
- เทคโนโลยีหมึก: รองรับทั้งหมึกดาย (Dye Ink) และหมึกพิกเมนต์ (Pigment Ink)
- ความทนทาน: มาตรฐานกันฝุ่นและน้ำระดับ IP65 (ตัวเครื่อง)
- ความปลอดภัย: รองรับมาตรฐาน RoHS เป็นมิตรต่อสิ่งแวดล้อม
- จุดเด่นพิเศษ: ไม่จำเป็นต้องใช้ระบบลมแห้ง (Dry Air) ช่วยลดค่าใช้จ่ายและติดตั้งง่าย
ประสิทธิภาพการพิมพ์ (Printing Performance)
หัวข้อ: ความละเอียดและความเร็วในการทำงาน
- ขนาดหน้าจอ: หน้าจอสัมผัสสี LCD ขนาดใหญ่ 10.1 นิ้ว ใช้งานง่าย
- ขนาดหัวฉีด: รองรับขนาด 40 / 50 / 60 ไมครอน
- ความสูงตัวอักษร: พิมพ์ได้ตั้งแต่ 0.8 มม. ถึง 10 มม. (ปรับตามขนาดหัวฉีด)
- ความเร็วสูงสุด: 2,233 – 3,666 ตัวอักษรต่อวินาที
- ความยืดหยุ่น: พิมพ์ได้สูงสุด 6 บรรทัด
- (โครงสร้างจุด 5×5)
ฟังก์ชันการพิมพ์อัจฉริยะ (Smart Printing Functions)
หัวข้อ: รองรับข้อมูลที่หลากหลายและซับซ้อน
- หน่วยความจำ: บันทึกข้อความได้สูงสุด 1,000 ข้อความ (992 ตัวอักษร/ข้อความ)
- วันที่และเวลา: ระบบอัตโนมัติ (วันผลิต/หมดอายุ, รหัสกะ, Julian Date, ลำดับสัปดาห์)
- ระบบรันตัวเลข (Numbering): สูงสุด 10 หลัก, นับขึ้น-ลง, ตั้งค่าระบบฐาน 2 ถึง 36
- บาร์โค้ด: รองรับทุกมาตรฐาน (ITF, Code39, JAN, Code128, CODE93, UPC-E/GS1)
- โค้ด 2 มิติ: พิมพ์ QR Code และ Data Matrix ได้อย่างคมชัด
การควบคุมและการเชื่อมต่อ (Connectivity & Control)
หัวข้อ: ระบบควบคุมอัจฉริยะและการเชื่อมต่อครบครัน
- ระบบ Multi-control: เครื่องหลัก (Master) 1 เครื่อง สามารถควบคุมเครื่องตาม (Slave) ได้ถึง 16 เครื่อง สั่งเริ่ม/หยุด, ปิดเครื่อง, เลือกข้อความ และแก้ไขเนื้อหาได้จากจุดเดียว
- การเชื่อมต่อภายนอก: I/O, RS-232C, LAN, Encoder, UPS, USB
- การป้อนข้อมูล: ผ่านหน้าจอสัมผัสโดยตรง หรือผ่านระบบ Ethernet / RS-232C
- ความยาวสายหัวพิมพ์: มาตรฐาน 3.5 เมตร
สภาพแวดล้อมและการติดตั้ง (Installation & Environment)
หัวข้อ: รายละเอียดด้านเทคนิคและกายภาพ
- ขนาดตัวเครื่อง: 400 x 347 x 577 มม. (น้ำหนัก 27 กิโลกรัม)
- ขนาดหัวพิมพ์: เส้นผ่านศูนย์กลาง 50 มม. x ยาว 222 มม.
- สภาวะที่เหมาะสม: อุณหภูมิ 0 ถึง 40°C และความชื้น 10 ถึง 85%
- ระบบไฟฟ้า: AC 90 – 264V (ประหยัดพลังงานเพียง 95W)
- การต่อสายดิน: สายดินประเภท Class D
ตารางสรุปโครงสร้างบรรทัดการพิมพ์ (Print Rows Summary)
หัวข้อ: จำนวนบรรทัดและโครงสร้างจุด (Dot Configuration)
- 1–6 บรรทัด: สำหรับฟอนต์ขนาดเล็ก (5×5, 5xN)
- 1–4 บรรทัด: สำหรับฟอนต์มาตรฐาน
- (7×5, 7×8)
- 1–3 บรรทัด: สำหรับฟอนต์ความละเอียดปานกลาง (9×7, 10×8)
- 1–2 บรรทัด: สำหรับฟอนต์ขนาดใหญ่ (16×12, 16×16)
- 1 บรรทัด: สำหรับฟอนต์ขนาดใหญ่พิเศษ (24×18, 32×32)
รายละเอียดเครื่อง

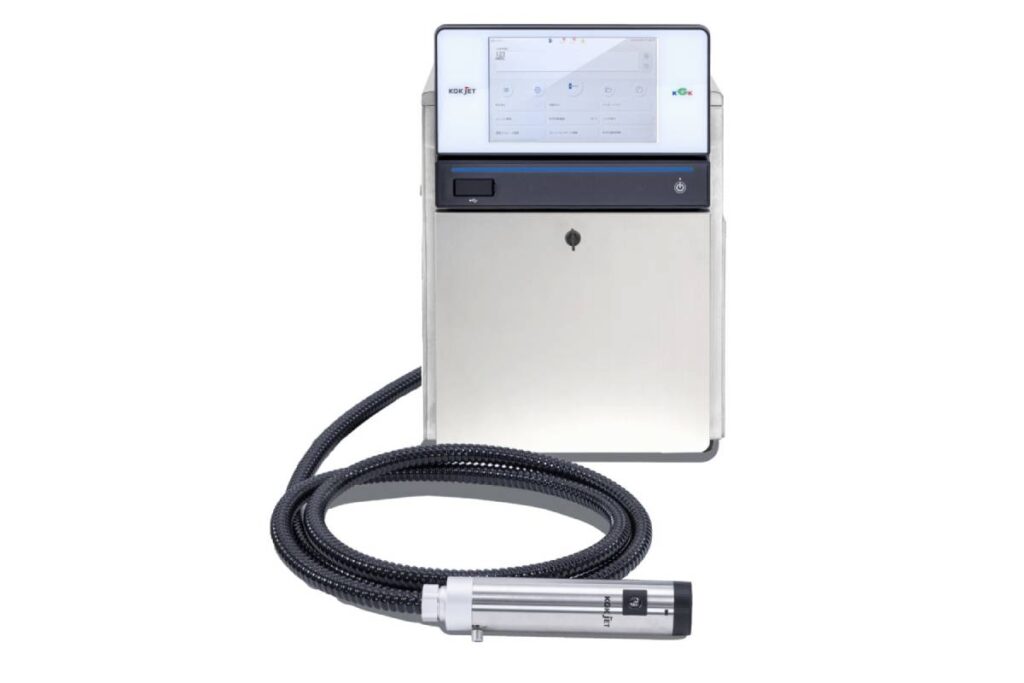

| รุ่น | CCS 7000 |
| วิธีการพิมพ์ | ระบบพิมพ์ต่อเนื่อง (Continuous Inkjet – Charge Control Method) |
| ประเภทหมึกที่รองรับ | หมึก Dye Ink และ Pigment Ink |
| มาตรฐานกันฝุ่นและน้ำ | IP66 (ยกเว้นหัวพิมพ์) |
| RoHS | รองรับมาตรฐาน RoHS |
| ขนาดหน้าจอ | หน้าจอสี LCD แบบสัมผัส 10.1 นิ้ว |
| ขนาดหัวฉีดที่รองรับ | 40 µm / 50 µm / 60 µm |
| ความสูงตัวอักษร | 0.8–5 มม. (หัวฉีด 40 µm), 1–10 มม. (หัวฉีด 50 µm), 2–10 มม. (หัวฉีด 60 µm) |
| ความเร็วการพิมพ์สูงสุด | 2,233–3,666 ตัวอักษร/วินาที (ขึ้นอยู่กับขนาดหัวฉีดและประเภทหมึก) |
| ประเภทตัวอักษร | ตัวอักษรภาษาอังกฤษ (พิมพ์ใหญ่/เล็ก), ตัวเลข, สัญลักษณ์, ฮิรางานะ, คาตาคานะ, คันจิ (JIS 1 และ 2), ตัวอักษรผู้ใช้กำหนด |
| จำนวนบรรทัดและรูปแบบดอท | 1–6 บรรทัด รองรับรูปแบบดอทหลายขนาด เช่น 5×5, 5×7, 7×7, 9×9, 10×8, 12×10, 16×12, 16×16, 24×16, 24×24, 32×24 และ 32×32 |
| จำนวนตัวอักษรที่บันทึกได้ | สูงสุด 992 ตัวอักษร (31 ตัวอักษร × 32 โมดูล) |
| จำนวนข้อความที่บันทึกได้ | สูงสุด 1,000 ข้อความ |
| ฟังก์ชันวันและเวลา / วันหมดอายุ | พิมพ์ปี, เดือน, วัน, วันในสัปดาห์, เวลา (12/24 ชั่วโมง), วันที่ตลอดปี, สัปดาห์ที่ของปี, ช่วงต้น/กลาง/ปลายเดือน, AM/PM, กะการทำงาน, การกำหนดตัวอักษร, ปี/เดือน/วัน/ชั่วโมง/นาที/วินาที และวันในสัปดาห์ |
| ฟังก์ชันลำดับเลข (Numbering) | สูงสุด 10 หลัก, นับเพิ่ม/ลด, Carry Function, ตั้งค่าเริ่มต้น, พิมพ์เลขต่อเนื่องสูงสุด 199,999, รองรับการเติมเลขศูนย์ด้านหน้าและการกำหนดรูปแบบตัวเลข |
| ฟังก์ชันระยะห่างตัวเลข | สูงสุด 10 หลัก พร้อมการแบ่งกลุ่มตัวเลข |
| ฟังก์ชันพิมพ์บาร์โค้ด | ITF, Code39, NW7, JAN, Code128, CODE93, UPC-E, GS1 |
| ฟังก์ชันพิมพ์ 2D Code | QR Code และ Data Matrix |
| การแปลง Kana-Kanji | รองรับ |
| การเชื่อมต่อภายนอก | I/O, Signal Light, RS-232C, LAN, Encoder, UPS, USB |
| การรับข้อมูล | ผ่าน Touch Panel, RS-232C และ Ethernet |
| ฟังก์ชันการสื่อสาร | RS-232C 1 ช่อง (สูงสุด 115,200 bps), Ethernet |
| ความยาวสายหัวพิมพ์ | 3.5 เมตร |
| ระบบควบคุมหลายเครื่อง (Multi-Control) | ควบคุมเครื่องลูกได้สูงสุด 16 เครื่องจากเครื่องแม่ 1 เครื่อง |
| แหล่งลมอัด | ไม่จำเป็นต้องใช้ |
| ขนาดติดตั้ง (กว้าง × ลึก × สูง) | ตัวเครื่องหลัก 400 × 347 × 577 มม. (ไม่รวมส่วนยื่น), หัวพิมพ์ Ø50 × 222 มม. |
| สภาพแวดล้อมการใช้งาน | อุณหภูมิ 0–40°C (ขึ้นอยู่กับชนิดหมึก), ความชื้น 10–85%RH (ไม่มีการควบแน่น) |
| แหล่งจ่ายไฟ | AC 90–264V, 47–63Hz, 95W |
| น้ำหนัก | 27 กก. |
| การต่อลงดิน | Class D Grounding |
